CANchecked MFD28 - 2.8" Display VW Golf 3 RHD

Kann bis zu 50 Werte gleichzeitig auslesen und darstellen

Mit fahrzeugspezifischer Halterung / Einbaurahmen für VW Golf 3 Rechtslenker

Mit den CANchecked Displays haben Sie alle relevanten Werte im Blick.

CANchecked hat aktuell eine neue 2.8 Zoll Displaygeneration mit einem kapazitivem Touch auf den Markt gebracht. Das Nachrüstdisplay zeigt bis zu 50 Werte an und ist für alle freiprogrammierbaren Steuergeräte mit Can-Bus und viele mit serieller Schnittstelle geeignet. Ebenso kann die Anzeige mit 4 Werten externer Sensoren und OBD II gespeist werden. So ist auch die Verwendung als Stand Alone Multifunktionsanzeige möglich.
Darüber hinaus verfügt es für das Loggen während der Fahrt über eine 8GB SD Karte. Alle der 10 Seiten können individuell vom Kunden mit Widgets belegt werden.

Key Features
- 2.8 Zoll kapazitiver Touch Display
- 8GB SD Karten Speicher
- Bis zu 10 frei konfigurierbare Seiten

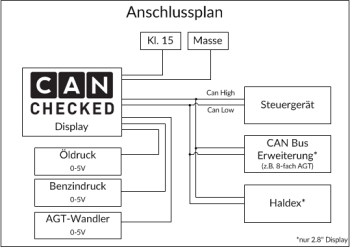

- Anschluss über Can-Bus und serieller Schnittstelle
- 4 analoge Eingänge für 0 - 5V Sensoren (z.B. öldruck, Benzindruck, Abgastemperatur (mit Adapter) und Ladedruck)
- Schaltblitz optional
- Performance Meter (Zeiten messen z.B. 100-200 km/h)
- Individuelle Minimum und Maximum Warnwerte
- Popup-Funktion bei über- oder unterschreiten von Werten
- Bildschirmhelligkeit einstellbar

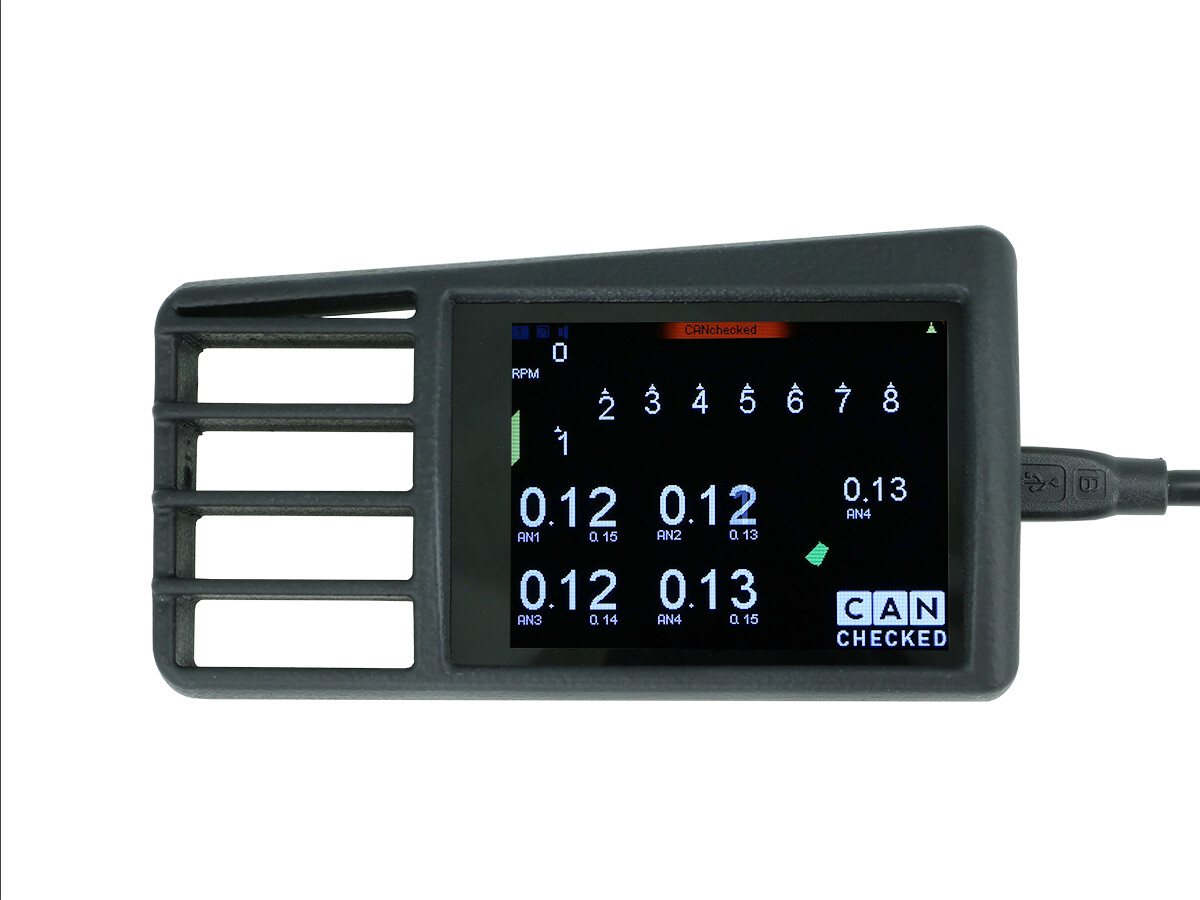

Ansichten
- 10 Seiten frei zu konfigurieren
- bis zu 17 Widgets je Seite
- 10 verschiedene Widgets (digitale Zahl, Balken, Drehzahl, Einzelzeiger, Log, Tableswitch, Bild (von SD Karte), Zahl, Kreisanzeige, Haldex)
- Widgets mittels Drag'n'Drop verschiebbar und in der Größe änderbar
- Je nach Widgets Farbanpassung möglich

Als Alternative steht der Online Konfigurator auf der CANchecked Webseite zur Verfügung. Hier können die Ansichten vorab erstellt werden und dann über die Export Funktion auf die SD-Karte kopiert werden.

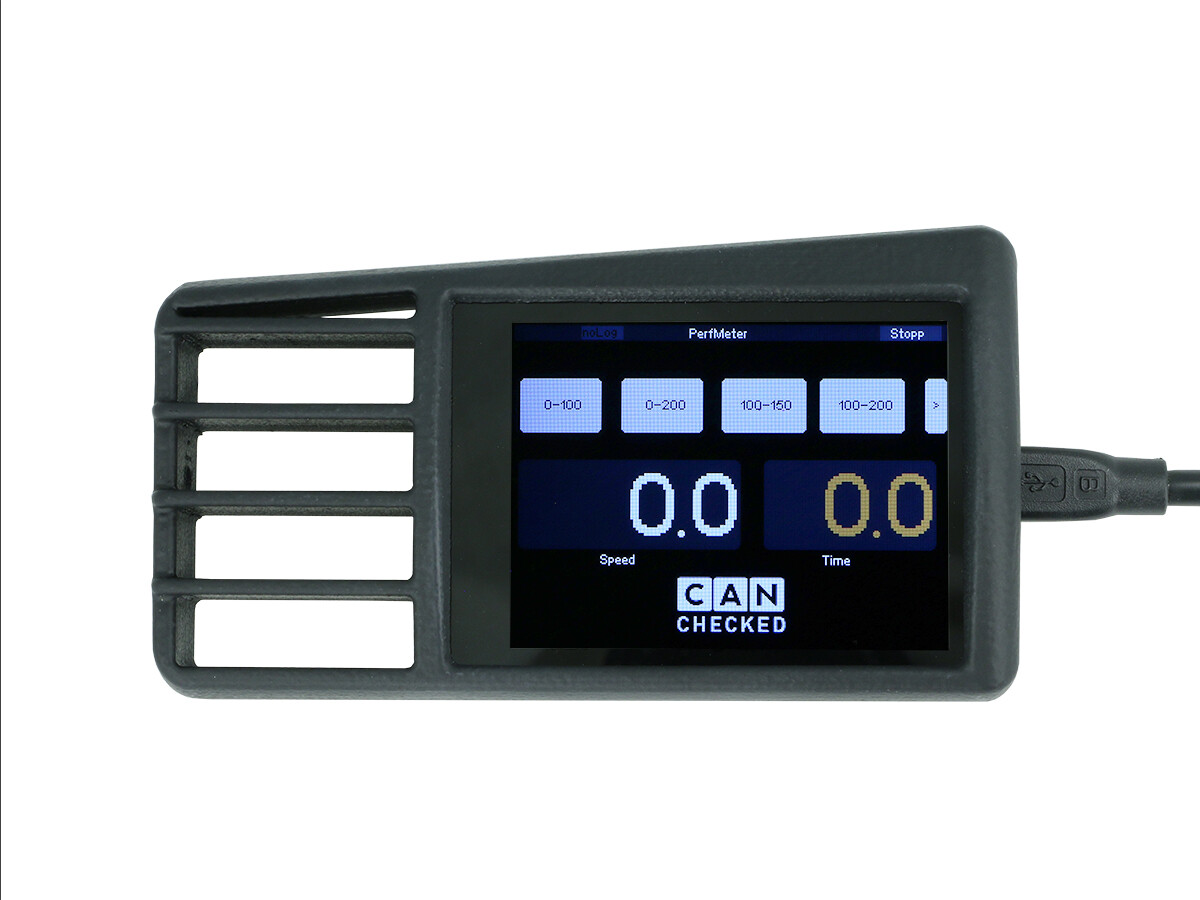

Performance Meter
Zeitmessung direkt im Display integriert. 0-100; 0-200; 150-200, alles ist möglich. Die Zeit wird über das Geschwindigkeitssignal aus dem Steuergerät gemessen, optional auch mit einem 10Hz GPS Modul kombinierbar.

Logging:
Es stehen vier verschiedene Logging Arten zur Verfügung:
1. USB: loggt live alle Sensordaten über USB
2. SD-Karte: alle Sensordaten werden auf die SD Karte mitgeloggt
3. Debug: alle CAN-Bus Daten werden über USB mitgeloggt.
4. sDbg: alle Can Bus Daten werden auf die SD Karte gespeichert (CAN Bus Logger)

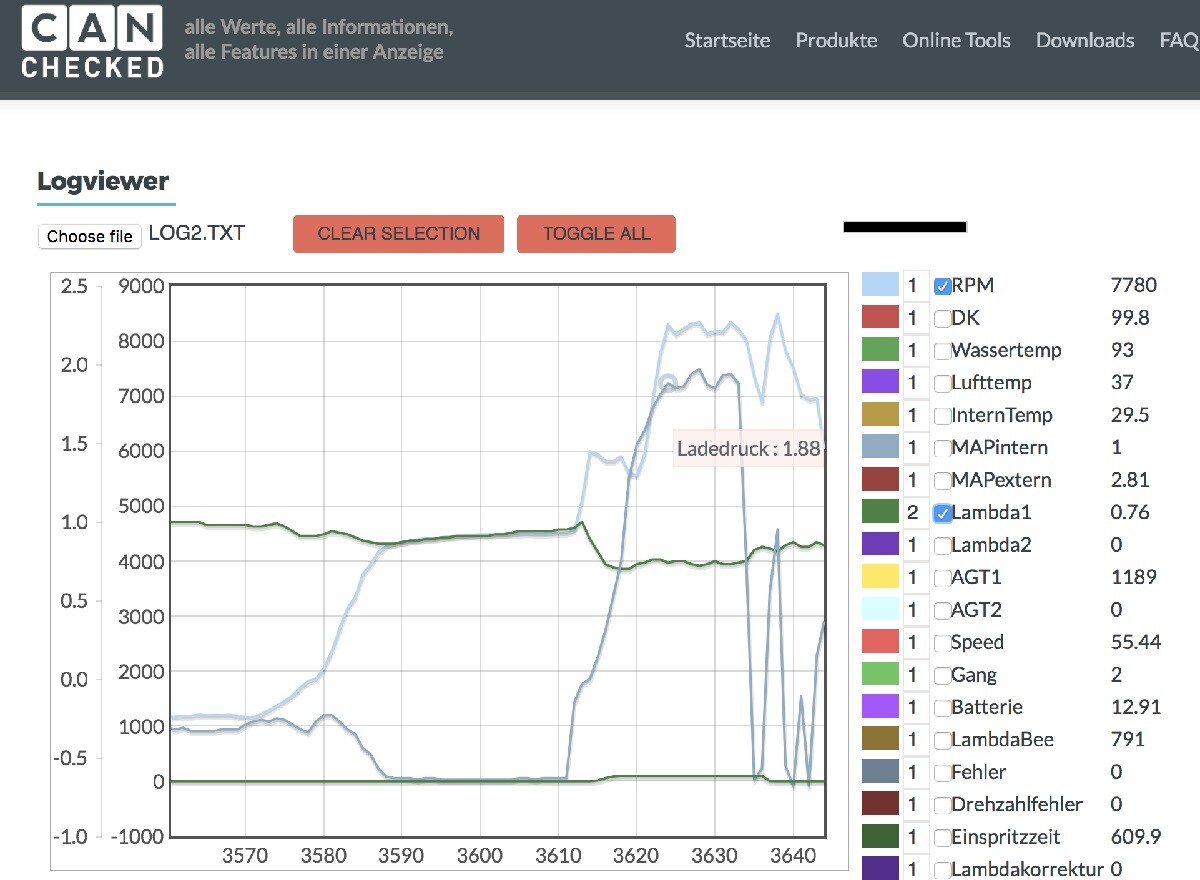

Zum Auswerten des Logs steht Online der logviewer zur Verfügung. Einfach Logdatei laden und die intuitive Oberfläche nutzen.

Unterstützte Werte:
Viele Kunden fragen immer: "Welche Werte kann ich von meinem Steuergerät abfragen". Die Antwort: " ALLE " Die Steuergeräte-Hersteller bestimmen selber, welche Werte über die Schnittstelle verschickt werden und dokumentieren diese auch entsprechend. Mit dem Display lassen sich insgesamt bis zu 50 Sensoren abfragen, wenn der Hersteller dies unterstützt.

Unterstützte Steuergeräte:
Es werden generell alle Steuergeräte unterstützt, welche über eine dokumentierte CAN-Bus oder eine serielle Schnittstelle verfügen. Letzteres ist nur mit optionalen seriellen Adapter möglich. Meist liefern die Hersteller eine "dbc" Datei, welche dann für das Display in eine .tri File umgewandelt wird. Dies kann auch vom Kunden selber über den DBC Konverter gemacht werden über die Hersteller Website.

Optionales Zubehör:
- Haldex Lizenz
- Schaltblitz
- Serieller Adapter (VEMS + Ecumaster ohne CAN)
- Fahrzeugspezifische Integration

Folgende Steuergeräte wurden bereits implementiert:
- trijekt (Premium, Bee, trigifant)
- Megasquirt 2 und 3
- k-data KDFI
- UMC1/UMC2
- EFIgnition
- Microsquirt
- EcuMaster EMU (classic mit Can-Bus Adapter: EMU Black)
- AIM generic protocol
- LinkECU
- Haltech v2
- MME ECU481 mit Can Bus
- SCS Delta GDI4 und Delta
- VAG (Audi / VW / Seat)
- Van kronenburg KMS MD35 (MP25 mit CAN-Bus Adapter)
- VEMS mit seriellen adapter
Sollte Ihr Steuergerät nicht aufgelistet sein, so kontaktieren Sie uns bitte.

Haldex
Das 2.8" Display hat die Fähigkeit die 4motion Haldexsteuerung (VAG Gen 1 PQ34 Plattform) zu regulieren. Die Kommunikitaion erfolgt über Can-Bus, somit ist kein Umbau der Haldex nötig. Die Steuerung wird durch eine Lizenz aktiviert.

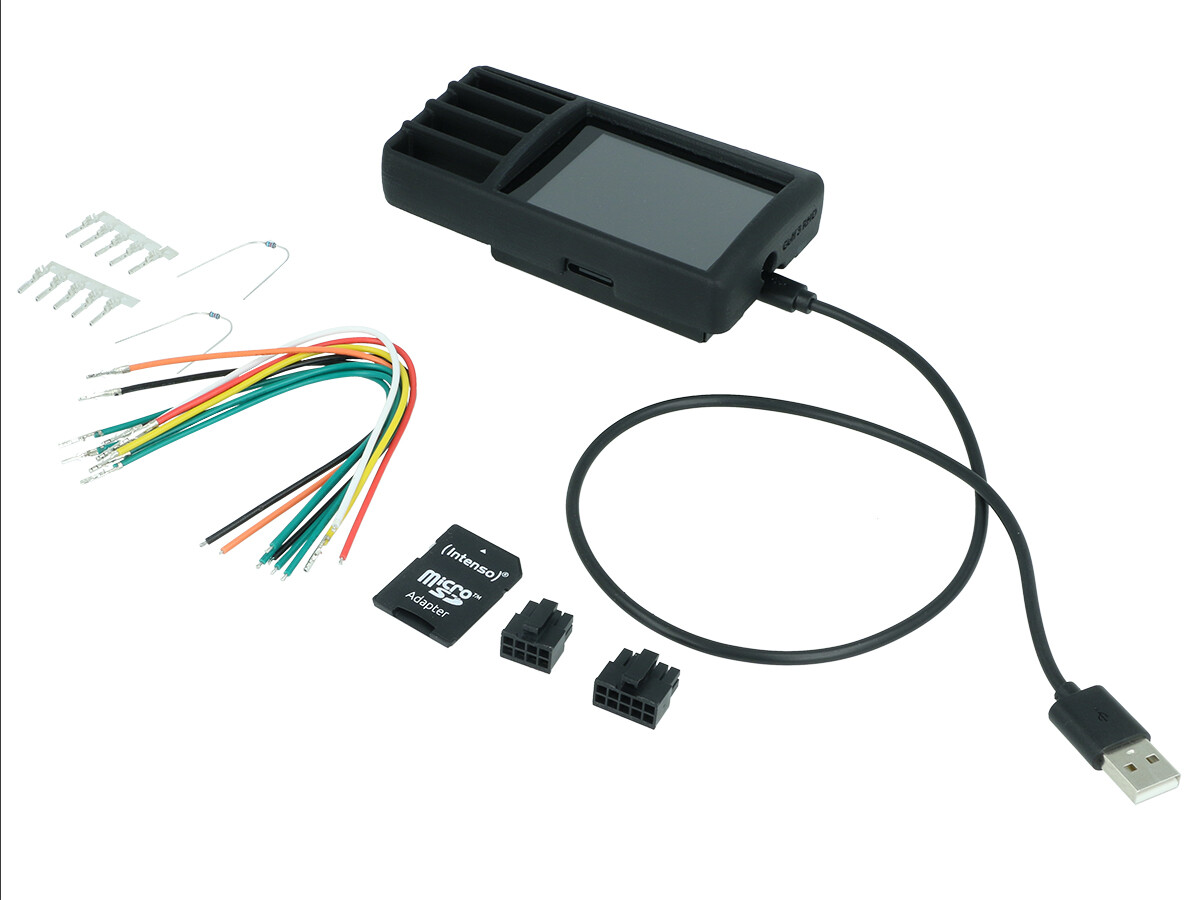

Lieferumfang

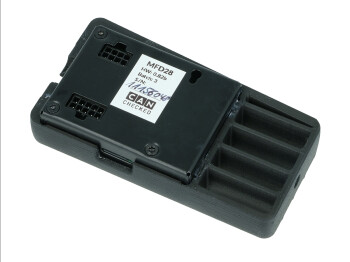

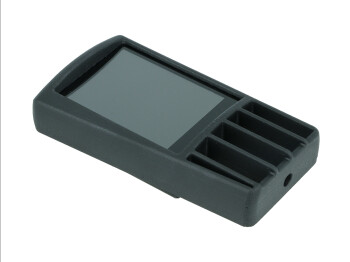

- fahrzeugspezifische Halterung für Lüftungsgitter Golf 3 Rechtslenker / RHD
- CANchecked 2.8 Zoll Display
- Kabelsatz
- Befestigungsschrauben
- 8 GB Micro-SD Karte
- Micro-SD Karten Adpater
- Quickstart Guide

Einbauanleitungen finden Sie auch auf der CANchecked Webseite.

Das Display wird über die Website konfiguriert oder über die Display Setup Software (zu finden auf der CANchecked Webseite unter dem Menüpunkt DSS). Der dbc-converter für das Can Bus Protokoll und der Online Konfigurator für die Widgets, wobei letzteres auch über den Touch eingestellt werden kann..
Der Temperaturbereich des Display liegt bei -10°C bis 70°C.
Als Spannungsversorgung werden 12V benötigt, optional gehen auch 5V oder 24V.

Abmessungen
- Öffnung 73x54,4mm
- Blende 87,5x58mm
- Tiefe 29mm

Das Display ist auch mit anderen fahrzeugspezifischen Halterungen für die Lüftungsgitter erhätlich. Diese finden Sie in unserem Onlineshop für zahlreiche Fahrzeuge. Weitere Blenden auf Anfrage.
